Много выполняли мы разных интересных балансировочных работ, решили потихоньку начать публиковать некие фотоотчёты. Думается, народу будет интересно.

увеличить

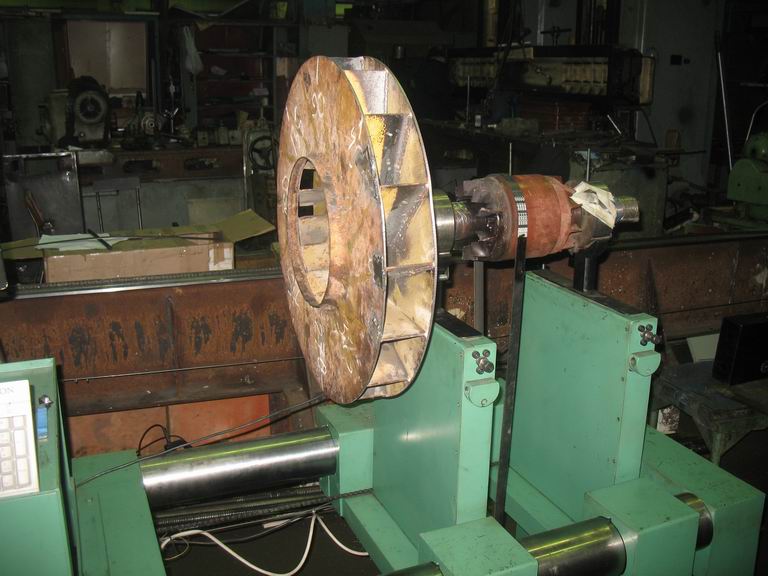

Балансировка центробежного вентилятора совместно с ротором электродвигателя на станке СБД-300-Р.12
В данной работе интересно то, что балансировка всей системы "колесо-ротор" произведена за счёт установки грузов ( приварки пластин ) к колесу, а оно довольно короткое. Да и стоит сбоку консольно (не между опор). Получилось за 3 пуска. Заказчик доволен.

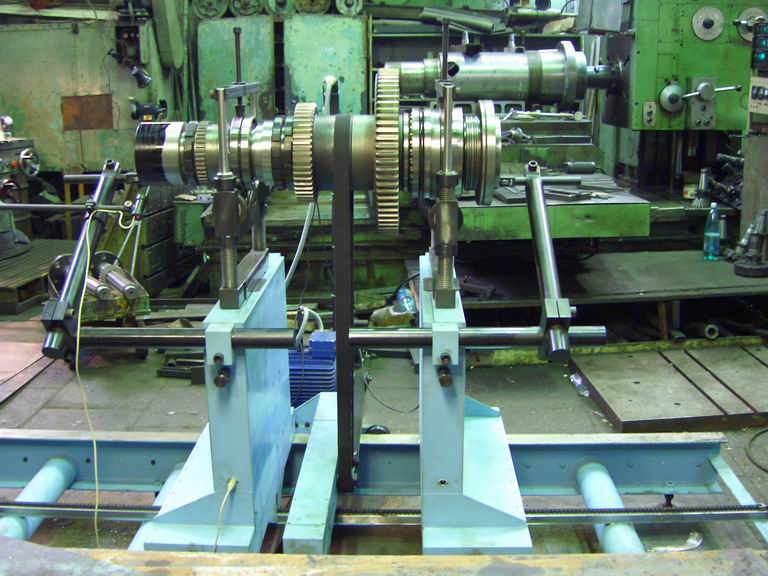

Балансировка шпинделя станка 1740РФ3 на станке СБД-1000-Р
В данной работе интересно, то, что балансировка осуществлялась за счёт сверления втулки на левом конце шпинделя и приварки пластин к большой шестерне на правом конце. Требования к точности балансировки этого узла были весьма высоки - 0,5 г*мм/кг(мкм), так как станок предназначен для высокоскоростной обработки крупных прецизионных деталей.
