    Станки(машины) серии СБД-ххх-Р

    Станки предназначены для динамической балансировки роторов электродвигателей, генераторов, вентиляторных колес, муфт, турбокомпрессоров, турбогенераторов, коленчатых валов, маховиков и маховиков в сборе с муфтой сцепления тракторов, комбайнов, автомобилей, локомотивов и других машин и прочих роторов в рамках ограничений их массогабаритных показателей, (в дальнейшем именуемых "Ротор") при их производстве и ремонте в условиях специализированных предприятий.
    Возможна поставка Станков с параметрами, изменёнными в соответствии с требованиями Заказчика.

Характеристики станка

СБД-10-Р

СБД-50-Р

СБД-300-Р

СБД-1000-Р

СБД-3000-Р

СБД-9000-Р

СБД-18000-Р

СБД-36000-Р

СБД-90000-Р

масса ротора; (кг)

0.05 - 10

1 - 50

3 - 300

10 - 1000

30 - 3000

100 - 9000

360 - 18000

1000 - 36000

10000 - 90000

Максимальная нагрузка на 1 опору; (кг)

4

30

160

600

1600

4550

10000

20000

46000

Максимальный диметр ротора при опорных шейках min диаметра; (мм)

170

400

800

2000

2300

2600

2600

4000

4000

Максимальный диаметр над ременным приводом; (мм)

90

200

300

1200

1900

2100

1900

-

-

Расстояние между серединами опорных шеек ротора; (мм)

40 - 400

120 - 960

160 - 1200

230 - 2350

350 - 2630

380 - 5600

1000 - 12000

1200 - 8500

1500 - 12000

Диаметр опорных шеек ротора; (мм)

4...60

20…100

25…160

40...250

20...380

25...420

90...350

50...500

150...530

Тип опор

Роликовые

Роликовые, самоустанавливающиеся

Чувствительность **; (г•мм/кг)

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,4

0,4

Частота вращения при балансировке *; (об/мин)

от 450

от 350

от 250

от 200

от 180

от 90

от 60

от 50

от 40

Мощность электропривода; (кВт)

0,075

0,75

1,5

2,2

5,5

15

20

35

50

Тип измерительно-вычислительной системы

КБ7.1или КБ7.2

Высота станка до линии оси ротора (приблизительно); (мм)

300

1050

1050

1300

1400

1500

1850

2200

2300

Длина основания; (мм)

500

1280

1600

2700

3000

6000

10000

12000

17000

Ширина станка; (мм)

320

770

950

1700

1700

1800

3300

2800

2800

Масса станка (без электрошкафа и оснастки); (кг)

30

220

650

1100

1500

3000

8500

16000

21000


Требования к фундаменту: Обычный жесткий пол в цеху - специальное бетонное или стальное основание НЕ ТРЕБУЕТСЯ
Станок модели СБД-10-Р может быть установлен непосредственно на рабочем столе.
* - Зависит от диаметров шеек ротора и передаточного отношения шкивов (не более 2000 об/мин).
** - Для расчета чувствительности в г•мм необходимо умножить на сумму массы ротора и присоединенных масс, выраженную в кг.
По специальному требованию, чувствительность может быть повышена до 0,05 г•мм/кг.
Элементом, передающим вращение, является ремень в моделях от СБД-10-Р до СБД-20000-Р и кардан в моделях СБД-36000-Р и СБД-90000-Р.
***- Данная таблица относится к стандартному исполнению моделей станков.
Возможные отклонения геометрических размеров, массы уравновешиваемых роторов для каждой модели станка согласовываются в техническом задании при заключении договора.

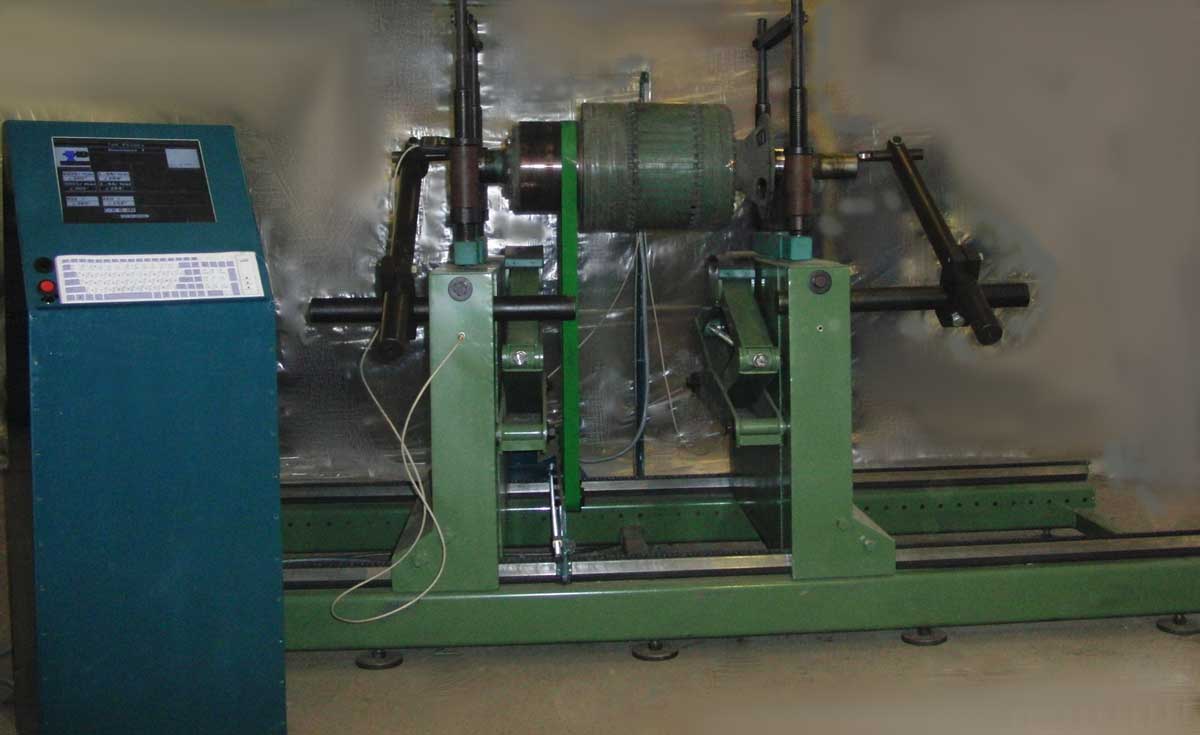

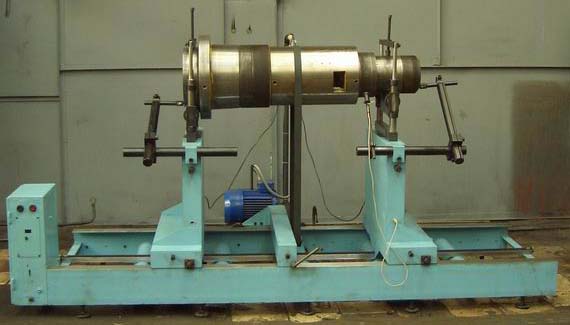

    Существенные преимущества наших станков перед аналогами:
  • Возможность проводить балансировку без снижения точности на сверхнизких скоростях вращения.
  • неприхотливость к основанию установки станков. Не требуется устройство дорогостоящего виброизолирующего фундамента – подойдет обычный, жесткий цеховой пол.
    Это достигнуто благодаря удачной конструкции механической части машин и применению современных методов измерения и обработки сигналов.

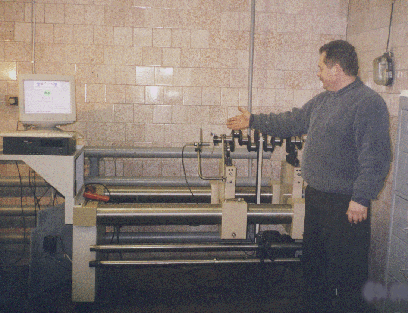

        Наиболее популярная машина серии СБДР – СБД-300-Р состоит из следующих основных частей: Балансировочного программно-аппаратного регистрационно-вычислительного комплекса КБ-7.1 (далее именуемого "Прибор") и собственно Стенда в составе: станины 1, установленной на опорах 6, снабженных устройством выставки Стенда в горизонтальное положение, суппортов левого 2 и правого 3. Балансируемый Ротор 9 ременной передачей связан с приводным электродвигателем 4. Натяжение ремня приводного 5 регулируется вращением рукоятки 9.
        Суппорт (правый, левый) представляет собой корпус, в котором установлена люлька на двух гибких подвесах и снабжена успокоителем колебаний. На люльке через узел самоустановки закреплена оснастка для установки Ротора (далее рассмотрено исполнение с роликовой опорой). Каждая люлька имеет одну степень свободы - перемещаться в горизонтальном направлении перпендикулярно оси Ротора. В люльках смонтированы датчики виброскорсти и предусилители (в зависимости от исполнения) сигналов этих датчиков. Для определения оператором текущего углового положения Ротора имеется лимб. Шкала лимба и съёмная стрелка на Роторе позволяют определить местоположение корректирующих и пробных масс при балансировке. Штанга предназначена для крепления датчика положения Ротора, лимба и упора торцевого левого. На правых стенках суппортов имеются разъёмы для соединения с Прибором.
        Электрооборудование машины состоит из силовой части, электропривода, датчиков ускорения и положения с предусилителями (в зависимости от исполнения), соединительных кабелей и Прибора, предназначенного для определения величины и угла дисбаланса.
        Принцип работы машины основан на:
  • преобразовании виброперемещений Ротора и люлек в горизонтальной плоскости, вызванных неуравновешенностью Ротора, в электрические сигналы;
  • выделении сигналов с частотой, равной частоте вращения балансируемого Ротора;
  • определении амплитуды и фазы этих сигналов с последующим вычислением и выводом на экран масс и углов установки корректировочных (балансировочных) грузов или мест удаления металла.
        Вывод информации на 15" цветной монитор со стилизованным изображением Ротора, указанием корректирующих масс и их мест расположения. Прибор содержит базу технических данных по балансировке конкретных роторов, с возможностью пополнения пользователем по мере поступления новых роторов.
         Машина комплектуется инструкцией по эксплуатации, в стоимость поставки входит первоначальное обучение специалиста работе на станке.
  • Возможно изготовление модификации машины с питанием от однофазной сети.
  • По заказу могут быть изготовлены модификации машины с параметрами, отличными от указанных, заданными потребителем.


        Примечание: Всвязи с постоянным совершенствованием конструкции станков, КарданБаланс оставляет за собой право на изменение некоторых технических характеристик изделий, не ухудшающих точность и прочие потребительские качества.
