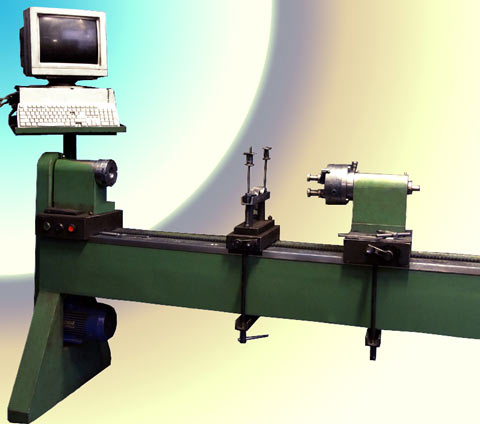

Машина (станок) для балансировки карданных валов СБД-50-3-К

Характеристики машин серии СБД-хх-х-К

Характеристики станка	СБД-20-2-К	СБД-20-3-К	СБД-20-4-К	СБД-50-2-К	СБД-50-3-К	СБД-50-4-К	СБД-100-2-К	СБД-100-3-К	СБД-100-4-К
Максимальная масса ротора; (кг)	40	50	60	100	125	150	200	250	300
Максимальная нагрузка на 1 опору; (кг)	20	20	20	50	50	50	100	100	100
Максимальный диаметр ротора над станиной; (мм)	300	300	300	500	500	500	600	4000	4000
Максимальный диаметр над промежуточным суппортом; (мм)	-	200	200	-	300	300	-	350	350
Длина ротора с адаптерами: максимальная*; (мм)	1500	2200	3000	1700	2500	3200	2000	2800	4000
минимальная; (мм)	150	150	150	160	160	160	200	200	200
Число опор ротора	1 — 2	1 — 3	1 — 4	1 — 2	1 — 3	1 — 4	1 — 2	1 — 3	1 — 4
Максимально допустимый дисбаланс ротора на одной опоре; (г*мм)	2000	2000	2000	6000	6000	6000	20000	20000	20000
Чувствительность **; (г•мм)	1	1	1	2	2	2	5	5	5
Частота вращения при балансировке *; (об/мин)	1300	1300	1300	950	950	950	750	750	750
Мощность электропривода; (кВт)	0,55	0,75	1,1	1,1	1,5	2,2	3,0	3,0	4,0
Тип измерительно-вычислительной системы	КБ7.1	КБ7.1	КБ7.1	КБ7.1	КБ7.1	КБ7.1	КБ7.1	КБ7.1	КБ7.1
Высота станка до линии оси ротора (приблизительно); (мм)	1050	1050	1050	1050	1050	1050	1050	1050	1050
Длина основания; (мм)	2500	3200	4000	2700	3500	4200	3500	4300	5500
Ширина станка; (мм)	1000	1000	1000	1200	1200	1200	1800	1800	1800
Масса станка; (кг)	550	670	800	850	1200	1500	1600	1900	2500
Цена станка; (тыс. руб.)	384	431	484	516	567	598	682	767	892

Требования к фундаменту: Обычный жесткий пол в цеху - специальное бетонное или стальное основание НЕ ТРЕБУЕТСЯ

* - Зависит от исполнения станка.

** - По специальному требованию, чувствительность может быть повышена

Данная таблица относится к стандартному исполнению моделей станков.

Возможные отклонения геометрических размеров, массы уравновешиваемых роторов для каждой модели станка согласовываются в техническом задании при заключении договора.

Станки, предназначенны для динамической балансировки карданных валов автомобилей, тракторов, мотвозов, пассажирских вагонов, приводов аргрегатов, и т. д.
Также эти станки с успехом применяются для одноплоскостной балансировки роторов типа "диск" (коротких муфт, дисков сцепления, маховиков, тормозных барабанов, шкивов).

Существенным преимуществом данных машин является неприхотливость к основанию, на которое они будут установлены. Не требуется устройство дорогостоящего виброизолирующего фундамента — подойдет обычный, жесткий цеховой пол.
Машина представляет собой жесткую станину, на которой закреплены суппорты с силоизмерительными площадками и узлами базирования и привода измеряемого ротора. Сигналы с силоизмерительных датчиков и с датчика положения ротора поступают в компьютер. Вывод информации на 15" цветной монитор с изображением карданного вала, мест расположения балансироочных грузиков, указанием их массы. Компьютер станка содержит базу технических данных по балансировке конкретных роторов, с возможностью пополнения пользователем по мере поступления новых роторов. Машина комплектуется инструкцией по эксплуатации, в стоимость поставки входит первоначальное обучение специалиста работе на станке. Машина комплектуется адаптерами под наиболее распространённые валы, остальные поставляются по заказу.

Возможно изготовление модификации станка с питанием от однофазной сети.

По заказу могут быть изготовлены модификации станка с параметрами, отличными от указанных, заданными потребителем.
По заказу машина может быть укомплектован оснасткой для балансировки коленчатых валов, роторов электродвигателей, прочих роторов.

Примечание: Всвязи с постоянным совершенствованием конструкции станков, КарданБаланс оставляет за собой право на изменение некоторых технических характеристик изделий, не ухудшающих точность и прочие потребительские качества.
